某公司承建一座城市桥梁工程。该桥上部结构为 16×20m 预应力混凝土空心板,每跨布置空心板 30 片。进场后,项目部编制了实施性总体施工组织设计,内容包括:

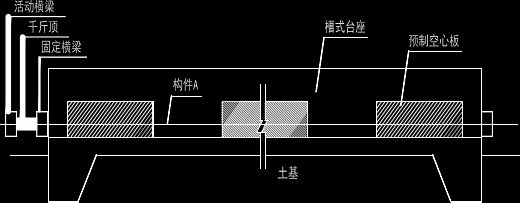

(1)根据现场条件和设计图纸要求,建设空心板预制场。预制台座采用槽式长线台座,横向连续设置 8 条预制台座,每条台座 1 次可预制空心板 4 片,预制台座构造如图2-1所示。
图2-1 预制台座纵断面示意图

图2-2 空心板预制施工工艺流程图

(2)将空心板的预制工作分解成①清理模板.台座;②涂刷隔离剂;③钢筋.钢绞线安装;④切除多余钢绞线;⑤隔离套管封堵;⑥整体放张;⑦整体张拉;⑧拆除模板;⑨安装模板;⑩浇筑混凝土;⑪养护;⑫吊运存放等 12道施工工序,并确定了施工工艺流程如图 2-2 所示。(注:①~⑫为各道施工工序代号)
(3)计划每条预制台座的生产(周转)效率平均为 10 天,即考虑各条台座在正常流水作业节拍的情况下,每 10 天每条预制台座均可生产 4 片空心板。
(4)依据总体进度计划空心板预制 80 天后,开始进行吊装作业,吊装进度为平均每天吊装 8 片空心板。
